مُساهمةموضوع: رد: الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة )   الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Icon_m10السبت 16 فبراير 2013 - 10:46


هذا البند الجديد اضفته للموضوع الاصلى و اضعه هنا لمن قرأ الموضوع سابقا

ظاهره التجوف ( cavitation )

تم التغلب على التجوف باستعمال مروحه بطيئه السرعه
و تم زياده عدد شفرات المروحه للحصول على نفس قوه الدفع و لكن مع مروحه بطيئه

الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Propeler

ظاهره التجوف هى ظاهره طبيعيه ( التجوف يتسبب فى ضوضاء شديده و اهتزازات ) , تحدث عند التحول السريع فى اتجاه سريان السوائل و انخفاض كبير فى الضغط " خلخه - Vacuum " , و يتسبب فى تبخر الماء عند 20 درجه مئويه فقط و تكون فقاعات غازات " بخار " تنفجر محدثه ضوضاء شديده و اهتزازات , و هى ايضا تتسبب فى تآكل شديد للمعدات المعدنيه القريبه منها
فى الغواصات يحدث التجوف بسبب الدوران السريع لمروحه الدفع , و يتسبب فى كشف الغواصه
بسبب الضوضاء الشديده , و تم التغلب على هذا باستعمال مروحه بطيئه لمنع حدوث التجوف , و استعواض قوه الدفع المفقوده للغواصه بسبب بطئ المروحه بتصميم جديد به عدد اكبر من لشفرات المروحه للحصول على نفس قوه الدفع و لكن على سرعه مروحه بطيئه , و هذا التصميم للمروحه يعتبر ايضا من ميزات التخفى التى تتحلى بها الغواصه
..


الرجوع الى أعلى الصفحة اذهب الى الأسفل
Defender of Islam trkaaa1

لـــواء
لـــواء
Defender of Islam trkaaa1



الـبلد : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Egypt110
المهنة : مهندس معمارى
المزاج : انتظر يوم ينطق الشجر و الحجر , يا صهاينه
التسجيل : 13/11/2012
عدد المساهمات : 2331
معدل النشاط : 2131
التقييم : 241
الدبـــابة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Unknow11
الطـــائرة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Unknow11
المروحية : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Unknow11

الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 211


الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Empty

مُساهمةموضوع: رد: الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة )   الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Icon_m10الأحد 17 فبراير 2013 - 21:11


هذا البند الجديد اضفته للموضوع الاصلى و اضعه هنا لمن قرأ الموضوع سابقا

مواصفات التسليح بالكامل مشروحه تحت عنوان " التسليح " , و لذلك كنت قد ذكرتها بصوره مختصره فى مكان المواصفات المختصره للغواصه و لكن لتكرر السؤال عن التسليح اضفتها بتوسع نسبى الى مواصفات الغواصه المختصره , و هذا هو الجزء المضاف
التسليح:

الطوربيدات الثقيله ( ضد سفن السطح )
عدد أربعة أنابيب
عيار 21 بوصة (533 مم) من نوع FFV Type 613/62او نوع Type 2000
تحمل عدد 16 طوربيد ثقيل
اطلاق بطريقه swim-out discharge

Type 2000 ( الطراز المطور- يسمى 62 )
ذو وتوجيه ايجابى / سلبي
و تبلغ سرعتة 45 عقده و مداه 50 كيلومتر
وزن الراس الحربى 250 كيلوغرام

FFV Type 613/62 ( الطراز القديم و تم استبداله )
توجيه سلكى وتوجيه سلبي
تبلغ سرعتة 40 عقده و مداه 20 كيلومتر
وزن الرأس الحربي 240 كيلوغرام

الطوربيدات الخفيفه ( ضد الغواصات )
عدد 2 أنبوب طوربيد
عيار 15.7 بوصة (400 مم)، من نوع Type 432/451. او Type 432x2

Type 432x2 ( الطراز المطور )
يوجه سلكيا و له نظام تتبع اكثر تطورا
كل انبوب طوربيد عيار 400 مليمتر يتم تحميله بعدد 2 طوربيد مطور Type 43x2

Type 432/451 ( الطراز القديم و تم استبداله )
يوجه سلكيا

الالغام
يمكن للغواصه حمل عدد 48 لغماً في حزام خارجي أو 12 لغماً بحرياً تايب 47 بدلاً من الطوربيدات




عدل سابقا من قبل Defender of Islam trkaaa1 في الأحد 17 فبراير 2013 - 22:54 عدل 2 مرات
الرجوع الى أعلى الصفحة اذهب الى الأسفل
maiser

لـــواء
لـــواء
maiser



الـبلد : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 01210
التسجيل : 23/01/2010
عدد المساهمات : 2765
معدل النشاط : 2827
التقييم : 153
الدبـــابة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Unknow11
الطـــائرة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Unknow11
المروحية : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Unknow11

الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 111


الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Empty

مُساهمةموضوع: رد: الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة )   الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Icon_m10الأحد 17 فبراير 2013 - 22:43

موضوع مميز جدا ... لك تقييمين يا عزيزى..
صراحة لا يوجد شىء اضيفه...الغواصة تمتلك امكانيات تعتبر ثورية فعلا وقتها..
سؤال بسيط...هل الدفة ذات المراوح المتعددة ظهرت اول مرة فى هذه الغواصة ؟..

الرجوع الى أعلى الصفحة اذهب الى الأسفل
Solomon kane

مشرف سابق
لـــواء

مشرف سابق  لـــواء
Solomon kane



الـبلد : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 71010
المهنة : Project Manager
المزاج : عصبي بعض الشيء
التسجيل : 11/06/2012
عدد المساهمات : 7878
معدل النشاط : 7286
التقييم : 622
الدبـــابة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Nb9tg10
الطـــائرة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 B91b7610
المروحية : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 5e10ef10

الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 611


الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Empty

مُساهمةموضوع: رد: الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة )   الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Icon_m10الأحد 17 فبراير 2013 - 22:52



3 تقييمات ع السريع على الموضوع أكتر من رائع و لي عودة للنقاش

لأن نقاشنا لم ينتهي عن هذه الغواصة و لا سيما حادت الحاملة
الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 280913

الرجوع الى أعلى الصفحة اذهب الى الأسفل
Defender of Islam trkaaa1

لـــواء
لـــواء
Defender of Islam trkaaa1



الـبلد : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Egypt110
المهنة : مهندس معمارى
المزاج : انتظر يوم ينطق الشجر و الحجر , يا صهاينه
التسجيل : 13/11/2012
عدد المساهمات : 2331
معدل النشاط : 2131
التقييم : 241
الدبـــابة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Unknow11
الطـــائرة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Unknow11
المروحية : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Unknow11

الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 211


الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Empty

مُساهمةموضوع: رد: الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة )   الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Icon_m10الإثنين 18 فبراير 2013 - 1:41

@maiser كتب:
موضوع مميز جدا ... لك تقييمين يا عزيزى..
صراحة لا يوجد شىء اضيفه...الغواصة تمتلك امكانيات تعتبر ثورية فعلا وقتها..
سؤال بسيط...هل الدفة ذات المراوح المتعددة ظهرت اول مرة فى هذه الغواصة ؟..

تشرفت بمرورك يا اخى الكريم , و شكرا على التقييم
و ساحاول التوضيح على قدر فهمى
الدفه ( Rudder ) وهى الزعانف الاربعه قبل المروحه .. تختلف عن المروحه ( propeller ) و عدد شفراتها , التصميم للدفه هو الذى كان ثوريا كما وضح فى المصدر
اما عدد الشفرات ( 7 شفرات ) فهو كان موجودا سابقا على ما اعتقد ( مثال .. الغواصه اوهايو )

تصميم الدفه ( Rudder )

الدفه ( Rudder ) وهى الزعانف الاربعه قبل المروحه

غواصه اوهايو , لاحظ ان زاويه التقاطع هو 90 درجه , و ايضا الدفه فى وضع رأسى تماما
الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Ohio_class_USS_Ohio__SSGN_726_by_bagera3005


غواصه جوتلاند , , لاحظ ان زاويه التقاطع على شكل X , و ايضا الدفه فى وضع مائل و ليس رأسى
الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 81106410

تصميم مروحه الدفع ( propeller )

اما عدد الشفرات ( 7 شفرات ) فهو كان موجودا سابقا على ما اعتقد ( مثال .. الغواصه اوهايو فى الصوره بالاعلى ) , و لكن هذا احدى معطيات التصميم و ليس التصميم كله للمروحه .. فشكل المروحه و طريقه نقل العزم اليها و باى نسبه هى و تموضعها بالنسبه للهيكل و تماشي ابعادها و خلافه .. هذا فكرتصميمى لكل شركه .. و اعتقد ان شركه كوكومس Kockums السويدية كان لها طابعها فى ذلك , و لكن هذا امر يحتاج متخصصين

الغواصات النوويه و غواصات الديزل ( بصفه عامه )
الغواصات النوويه بصفه عامه تصدر ضوضاء مستمره لاحتياج المفاعل النووى المستمر الى دوره التبريد المستمره فى جميع الاحوال , فاعتماد مروحه ذات سبعه انصال هو لخفض الضجيج و ليس لمنعه تماما .. بعكس غواصات الديزل التى تستفيد من تلك الخاصيه لزياده هدوئها .. و بالذات غواصه تستعمل محرك ستيرلنج مثل جوتلاند

طريقه استعمال قوه الدفع فى غواصات الديزل ( بصفه عامه )
اثناء سير الغواصه على سطح الماء تستعمل محركات الديزل للدفع ( اداره مروحه الدفع ) ، و فى نفس الوقت يتم تعشيق المواتير الكهربائيه لشحن البطاريات
عند الغوص يتم ايقاف محركات الديزل و تستعمل البطاريات للدفع ( اداره مروحه الدفع ) تحت الماء ، بعد اتمام شحنها اثناء السير على السطح ، و هذا ما يعطى غواصات الديزل العاديه هدوئها ، حتى تضطر للصعود مره اخرى للسطح لاعاده الشحن للبطاريات

محرك ستيرلنج للغواصه جوتلاند ( مزايا اضافيه )

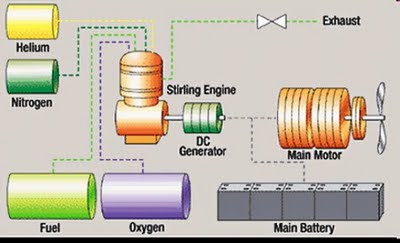

نظريه عمل محركات ستيرلنج ( AIP ) ، لاحظ شحن البطاريات اثناء الغوص
الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Stirling%20sub%20diag

لاحظ ان محرك ستيرلنج يقوم بشحن البطاريات تحت الماء و لا تضطر الغواصه للصعود لشحن البطاريات ، و هو ما يعطيها القدره للبقاء مده طويله تحت الماء .. بالاضافه لما سبق بيانه من ميزات هذا المحرك من عدم توليد حراره او اى اهتزاز او ضجيج ، هذا بالاضافه الى قدرته على دفع الغواصه و الاستغناء عن دفع البطاريات ( و هذا لا يتوافر لغواصات الديزل العاديه )
و الفارق هو ان دفع البطاريات هو الذى يوفر السرعه العاليه للغواصه , اما محرك ستيرلنج فيوفر لها سرعه بطيئه و مده سير مستمر لاسابيع ( طبقا لكميه الاوكسيجين السائل المخزن )

الاتجاه المستقبلى لنظام الدفع ( pump-jet )

لاحظ ان الجزء الغمور تحت الغواصه فقط هو مايلزم فقط
الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Ship%27s_Waterjet_system_%28cut_view%29_NT

نظام اقل ضوضاء و يسمح بسرعات اعلى للغواصه ( قبل حدوث ظاهره التجوف ) و بصمه سونار منخفضه و امكانيه مناوره اعلى ( فى حال ان فتحه خروج الماء nozzle كانت متحركه بزوايا مختلفه vectored thrust ) و يسمح بالتواجد فى مياه اقل عمقا بسبب ان مايلزم غمره بالماء هو الجزء اسفل الغواصه فقط و لا توجد مروحه ليلزم غمرها بالماء ، و امو المثال هو العديد من الغواصات الحديثه جدا
كما ان هذا المبدأ فى قوه الدفع تم استعماله فى الطوربيدات الحديثه Spearfish ، Mk 48 ، Mk 50
تحياتى يا اخى الكريم
بعض هذه البنود الجديده تم اضافتها للموضوع الاصلى



عدل سابقا من قبل Defender of Islam trkaaa1 في الإثنين 18 فبراير 2013 - 6:15 عدل 3 مرات
الرجوع الى أعلى الصفحة اذهب الى الأسفل
Defender of Islam trkaaa1

لـــواء
لـــواء
Defender of Islam trkaaa1



الـبلد : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Egypt110
المهنة : مهندس معمارى
المزاج : انتظر يوم ينطق الشجر و الحجر , يا صهاينه
التسجيل : 13/11/2012
عدد المساهمات : 2331
معدل النشاط : 2131
التقييم : 241
الدبـــابة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Unknow11
الطـــائرة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Unknow11
المروحية : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Unknow11

الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 211


الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Empty

مُساهمةموضوع: رد: الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة )   الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Icon_m10الإثنين 18 فبراير 2013 - 1:53

@Solomon kane كتب:



3 تقييمات ع السريع على الموضوع أكتر من رائع و لي عودة للنقاش

لأن نقاشنا لم ينتهي عن هذه الغواصة و لا سيما حادت الحاملة

تحيه الى اخى العزيز و مشرفنا المحترم
تشرفت حقيقه بمرورك على الموضوع ، و شكرا على التقييمات
و الحقيقه اننى احب هذه الغواصه .. لانها شرفتنا امام امريكا
و لهذا السبب اسهبت فى الموضوع .. بالبلدى اتوصيت بيها فى الميزان .. و هى تستحق
تحياتى و تقديرى

اقتباس :
قريبا سأقول لكم الوداع
لاحظت هذا فى توقيعك ؟؟ هل هذه الاضافه جديده ؟؟
ارجو الا تكون تقصدها .. و ان ان يكون فهمى لها خاطئا .. فانت من اهم اعمده المنتدى
تحياتى و اعزازى



عدل سابقا من قبل Defender of Islam trkaaa1 في الإثنين 18 فبراير 2013 - 5:09 عدل 3 مرات
الرجوع الى أعلى الصفحة اذهب الى الأسفل
FALCON

مشرف سابق
لـــواء

مشرف سابق  لـــواء
FALCON



الـبلد : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Egypt110
العمر : 37
المهنة : انسان
المزاج : ببساطه مزاج انسان؟؟
التسجيل : 15/02/2012
عدد المساهمات : 6241
معدل النشاط : 5529
التقييم : 507
الدبـــابة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 B3337910
الطـــائرة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 F0a2df10
المروحية : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 B97d5910

الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 411


الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Empty

مُساهمةموضوع: رد: الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة )   الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Icon_m10الجمعة 15 مارس 2013 - 22:14

ليس غريب على السويد صاحبه الفضل فى وجود اول طربيد زاتى الدفع
قى صنع هذه التحفه العسكريه
وهذه الغواصه تعتبر سلاح ردع رخبص الثمن
لكن لو تم تعديله لتحمل الهاربون
صوف تصبح من اخطر القطع البحريه
تقيمين لكن غدا
انفاد الكميه المحصصه لليوم


الرجوع الى أعلى الصفحة اذهب الى الأسفل
Defender of Islam trkaaa1

لـــواء
لـــواء
Defender of Islam trkaaa1



الـبلد : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Egypt110
المهنة : مهندس معمارى
المزاج : انتظر يوم ينطق الشجر و الحجر , يا صهاينه
التسجيل : 13/11/2012
عدد المساهمات : 2331
معدل النشاط : 2131
التقييم : 241
الدبـــابة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Unknow11
الطـــائرة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Unknow11
المروحية : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Unknow11

الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 211


الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Empty

مُساهمةموضوع: رد: الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة )   الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Icon_m10السبت 16 مارس 2013 - 0:54

@FALCON كتب:


ليس غريب على السويد صاحبه الفضل فى وجود اول طربيد زاتى الدفع
قى صنع هذه التحفه العسكريه
وهذه الغواصه تعتبر سلاح ردع رخبص الثمن
لكن لو تم تعديله لتحمل الهاربون
صوف تصبح من اخطر القطع البحريه
تقيمين لكن غدا
انفاد الكميه المحصصه لليوم



شكرا لمرورك و التقييم
هذه الغواصه مذكور انها تستطيع حمل صواريخ فى عديد من المصادر و لكن لم يذكر اى منها
ما نوع هذه الصواريخ و بحثت عن ذلك كثيرا و لم اجده

الرجوع الى أعلى الصفحة اذهب الى الأسفل
صقر اسود

لـــواء
لـــواء
صقر اسود



الـبلد : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 01010
العمر : 27
المهنة : طالب رياضيات
المزاج : رايق الحمد لله
التسجيل : 13/05/2011
عدد المساهمات : 2842
معدل النشاط : 3938
التقييم : 336
الدبـــابة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Nb9tg10
الطـــائرة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Dab55510
المروحية : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 5e10ef10

الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 310


الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Empty

مُساهمةموضوع: رد: الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة )   الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Icon_m10السبت 29 يونيو 2013 - 16:15

جوتلاند يتملص من البحرية الامريكية :

الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Gotland9au

اهنئك اخي على موضوعك الجميل و انت فعلا عضو مميز ولا انسى اولى
مناقشاتك في موضوع الاباتشي وقد اخبرتك من بداية دخولك انك رقم صعب


الغواصات النووية التحمل السرعة التسلل الهروب قوة النيران
تتفوق على غواصات الديزل بشكل عام
لكن مع نظام aip , و محرك ستيرلينغ وفرت قدرة تجعل من الممكن التوازي
شخصيا لا اثق بالاختبارات الوهمية وانتظر حرب بينهم ( اللهم اضرب الظالمين بالظالمين )
مع اكثر المتفائلين تستطيع هذه الغواصات المكوث سرا لمدة شهر
كيف يذكر بالموضوع انها مكثت شهرين بدون ان يتم ايجادها :
اقتباس :
 و تمكنت الغواصه من الاختفاء لمده شهرين لم يستطع خلالها الاسطول الامريكى العثور عليها و تم الاستعانه بالبحريه الكنديه

محاربة الغواصات ( asw ) تشمل :
1 سفن السطح المزودة بالسونار
2 طائرات دورية بحرية
3 هيلوكبتر صائد للغواصات
4 غواصات هجومية
هذه الانظة تعمل معا فيما بينها بالتكامل وغالبا تحت قيادة فرقاطة مضادة للغواصات
مع الاشارة الى ان تواصلها مع باقي وحدات asw قد يشكل خطرا عليها لانها تضطر للعودة الى السطح بهدف تلقي وارسال الاتصالات  مع اخذا الاعتبار بميزة الاقمار الصناعية


لا اعرف السيناريو المناسب للتفوق على هذه الغواصة وهنا السؤال اين انت يا ابوجو هههه :)
يقال ان ضجيج الغواصات الوولف وسرعتها عند 20 عقدة اخفض من ضجيج
 لوس انجلوس وهي متوقفة لذلك عذرا يا اخوة : لا تستخفوا كثير بالبحرية الامريكية


ما توصفه في موضوعك يا اخي هو الكمال .. والكمال لله فقط  في ما بختص بالتخفي والتسلل
والسؤال هنا : اين عيوب هذه الغواصة السويدية ..؟؟ ولما يحتاجوا الى A26 ?
انا اري فقط التسليح لا يرقى ان تكون غواصا من الصف الاول

 شاركت في عملية حلف شمال الأطلسي "المياه الزرقاء"  ورد أنها هناك حققت فوزا في
 "سيناريو وهمي " مع وحدات بحرية الإسبانية، ثم نفس الشيء في مبارزة
مماثلة ضد SSN الفرنسية، وهي غواصة هجومية تعمل بالطاقة النووية.
وقالت انها أيضا "هزم" إلى SSN الأمريكية، وUSS هيوستن


المكان : سان دييغو، كاليفورنيا الزمان : (27 يونيو 2005) -
الغواصة السويدية البحرية نوع (A 19) محرك ستيرلينغ التي تعمل بالطاقة هجوم الغواصة HMS جوتلاند يصل في سان دييغو على متن سفينة النقل من السويد،


الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 800px-Gotland_DN-SD-06-07476




HMS Gotland with USS Ronald Reagan
الغواصة السوديدة مع الحاملة الامريكمية :
الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 800px-HMS_Gotland_with_USS_Ronald_Reagan


  مشروع الغواصة السويدية الجديدة A26
الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 A266407fx
الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Q021604012031894621


في النهاية اشكرك على هذا الموضوع الرائع وتقبل تقييمين مني :)

الرجوع الى أعلى الصفحة اذهب الى الأسفل
Defender of Islam trkaaa1

لـــواء
لـــواء
Defender of Islam trkaaa1



الـبلد : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Egypt110
المهنة : مهندس معمارى
المزاج : انتظر يوم ينطق الشجر و الحجر , يا صهاينه
التسجيل : 13/11/2012
عدد المساهمات : 2331
معدل النشاط : 2131
التقييم : 241
الدبـــابة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Unknow11
الطـــائرة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Unknow11
المروحية : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Unknow11

الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 211


الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Empty

مُساهمةموضوع: رد: الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة )   الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Icon_m10السبت 29 يونيو 2013 - 17:53

@صقر اسود كتب:
جوتلاند يتملص من البحرية الامريكية :

اهنئك اخي على موضوعك الجميل و انت فعلا عضو مميز ولا انسى اولى
مناقشاتك في موضوع الاباتشي وقد اخبرتك من بداية دخولك انك رقم صعب

الغواصات النووية التحمل السرعة التسلل الهروب قوة النيران
تتفوق على غواصات الديزل بشكل عام
لكن مع نظام aip , و محرك ستيرلينغ وفرت قدرة تجعل من الممكن التوازي
شخصيا لا اثق بالاختبارات الوهمية وانتظر حرب بينهم ( اللهم اضرب الظالمين بالظالمين )
مع اكثر المتفائلين تستطيع هذه الغواصات المكوث سرا لمدة شهر
كيف يذكر بالموضوع انها مكثت شهرين بدون ان يتم ايجادها :

اقتباس :
 و تمكنت الغواصه من الاختفاء لمده شهرين لم يستطع خلالها الاسطول الامريكى العثور عليها و تم الاستعانه بالبحريه الكنديه
محاربة الغواصات ( asw ) تشمل :
1 سفن السطح المزودة بالسونار
2 طائرات دورية بحرية
3 هيلوكبتر صائد للغواصات
4 غواصات هجومية
هذه الانظة تعمل معا فيما بينها بالتكامل وغالبا تحت قيادة فرقاطة مضادة للغواصات
مع الاشارة الى ان تواصلها مع باقي وحدات asw قد يشكل خطرا عليها لانها تضطر للعودة الى السطح بهدف تلقي وارسال الاتصالات  مع اخذا الاعتبار بميزة الاقمار الصناعية

لا اعرف السيناريو المناسب للتفوق على هذه الغواصة وهنا السؤال اين انت يا ابوجو هههه :)
يقال ان ضجيج الغواصات الوولف وسرعتها عند 20 عقدة اخفض من ضجيج
 لوس انجلوس وهي متوقفة لذلك عذرا يا اخوة : لا تستخفوا كثير بالبحرية الامريكية

ما توصفه في موضوعك يا اخي هو الكمال .. والكمال لله فقط  في ما بختص بالتخفي والتسلل
والسؤال هنا : اين عيوب هذه الغواصة السويدية ..؟؟ ولما يحتاجوا الى A26 ?
انا اري فقط التسليح لا يرقى ان تكون غواصا من الصف الاول

 شاركت في عملية حلف شمال الأطلسي "المياه الزرقاء"  ورد أنها هناك حققت فوزا في
 "سيناريو وهمي " مع وحدات بحرية الإسبانية، ثم نفس الشيء في مبارزة
مماثلة ضد SSN الفرنسية، وهي غواصة هجومية تعمل بالطاقة النووية.
وقالت انها أيضا "هزم" إلى SSN الأمريكية، وUSS هيوستن

المكان : سان دييغو، كاليفورنيا الزمان : (27 يونيو 2005) -
الغواصة السويدية البحرية نوع (A 19) محرك ستيرلينغ التي تعمل بالطاقة هجوم الغواصة HMS جوتلاند يصل في سان دييغو على متن سفينة النقل من السويد،

HMS Gotland with USS Ronald Reagan
الغواصة السوديدة مع الحاملة الامريكمية :

  مشروع الغواصة السويدية الجديدة A26

في النهاية اشكرك على هذا الموضوع الرائع وتقبل تقييمين مني :)

  A26

قرأت ان امريكا ستشترى هذه الغواصه تحديدا ( جوتلاند ) عند خروجها من الخدمه من البحريه السويديه بدلا من تكهينها !! ؟؟

الغواصه منتجه منذ فتره طويله 1996 ( و سيتم استبدالها بعد 5 سنوات بالغواصه الاحدث A26 ) .. و لكنها كانت ثوريه التصميم و اختصت بابتكارات من انتاجها سواء للمحرك او التصميم الجديد للدفه و غيره من الابتكارات

و سيتم استبدالها بعد 5 سنوات بالغواصه الاحدث A26 و هذه الغواصه ستصمم لتحمل اصابه طوربيد مباشره !! و اعتقد انها ستكون بنفس الثوريه فى التصميم ..

اقتباس :
 و تمكنت الغواصه من الاختفاء لمده شهرين لم يستطع خلالها الاسطول الامريكى العثور عليها و تم الاستعانه بالبحريه الكنديه

لا توجد تفصيلات اضافيه لهذا الحدث .. و لكن ربما تكمن الاجابه فى الاقتباسات الاتيه من الموضوع


الغوّاصة لها القدرة على الغوص المستمر لمده من إسبوعين باستعمال الدفع المستقل عن الهواء بسرعة 5 عقده بدون شخير ( الحث الهوائى ) , و قد و تمتد الى شهر
محرك ستيرلنج يقوم بشحن البطاريات تحت الماء و لا تضطر الغواصه للصعود للسطح لشحن البطاريات

قد تكون صعدت خلالها .. او مثلا استقرت بدون حركه ( لا ادرى ان كان هذا يعطيها قدره اكبر لى البقاء تح الماء ام لا ) ..  لان مده البقاء للمحرك الاستيرلنج المذكوره هى لحركه مستمره بسرعه 5 عقده

اقتباس
محرك ستيرلنج ( مزايا اضافيه )

الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Stirling%20sub%20diag

فى الصوره ( باعلى ) لنظريه عمل محركات ستيرلنج ( AIP ) لاحظ ان محرك ستيرلنج يقوم بشحن البطاريات تحت الماء و لا تضطر الغواصه للصعود للسطح لشحن البطاريات ، و هو ما يعطيها القدره للبقاء مده طويله تحت الماء ، هذا بالاضافه الى قدرته على دفع الغواصه و الاستغناء عن دفع البطاريات ( و هذا لا يتوافر لغواصات الديزل العاديه )

 الفارق بين الطريقتين هو ان دفع البطاريات هو الذى يوفر السرعه العاليه للغواصه , اما محرك ستيرلنج فيوفر لها سرعه بطيئه و مده سير مستمر لاسابيع ( طبقا لكميه الاوكسيجين السائل المخزن )

الغوّاصة مجهّزة بعدد 2 محرك ستيرلنج (AIP ) يعملان على الديزل 2xKockums V 4-275R ، Stirling AIP units ، و يولد كل محرك قدره a 75 كيلو واط (101 shp) تستعمل أمّا للدفع أو لشحن البطاريات. الغوّاصة لها القدرة على الغوص المستمر لمده من إسبوعين باستعمال الدفع المستقل عن الهواء بسرعة 5 عقده بدون شخير ( الحث الهوائى ) , و قد و تمتد الى شهر

.........................................

اعتقد ان مواصفات تسليح جوتلاند كانت مناسبه جدا لوقتها و الرأس الحربى وزنه مناسب

الصواريخ
يمكن للغواصه التسلح بالصواريخ ايضا ، و هذا مذكور فى معظم المصادر و لكن لم يوضح نوع هذه الصواريخ !!

الطوربيدات
أنابيب الطوربيد عيار 533 مليمتر تستعمل الطوربيد الثقيل Bofors Underwater Systems Type 613 المضاد لسفن السطح و له توجيه سلكى وتوجيه سلبي، وزن الرأس الحربي 240 كيلوغرام و تبلغ سرعتة 40 عقده و مداه 20 كيلومتر ، و يتم اطلاقه بطريقه swim-out discharge و الهدف منها خفض الضوضاء

الطوربيد الثقيل 2000 من شركه Saab Bofors
الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Tp62

طورت شركه Saab Bofors للبحرية السويدية طوربيد ثقيل جديد عالى السرعه وهو الطوربيد 2000 ( يسمى 62 فى البحرية السويديه ) ، و زاد وزن الراس الحربى ليصبح 250 كيلوغرام ذو وتوجيه ايجابى / سلبي و تبلغ سرعتة 45 عقده و مداه 50 كيلومتر ، و تستطيع الغواصه حمل القدرة لحمل 16 طوربيدا من الطراز المطور الجديد
الطوربيد الثقيل Bofors 2000 يتميز بالسرعه العاليه والضوضاء والمنخفضة و المدى البعيد و قدره الغوص العميق وهو موجّه سلكيا و يتم تشغّيل التوجيه الذاتى متى الطوربيد دخل منطقة الهدف. و هو سلاح هائل ضدّ كل من الأهداف السطحيّة والغوّاصات.

أنابيب الطوربيد عيار 400 مليمتر تستعمل الطوربيد الخفيف Bofors Underwater Systems Type 43 المضاد للغواصات و طورت شركه Saab Bofors طرازا منه هو Type 43x2 المضاد للغواصات و سفن السطح ، و الطراز الجديد يوجه سلكيا و له نظام تتبع اكثر تطورا , و كل انبوب طوربيد عيار 400 مليمتر يتم تحميله بعدد 2 طوربيد مطور Type 43x2

الالغام ( Mines )
تستطيع الغواصه حمل الالغام الذاتيه النشر طراز Bofors Underwater Systems stand-off self-deployed Mine 42 و هى الغام مطوره من الطوربيد Type 27 لها القدره على الانتقال بدون توجيه الى نقطه محدده مسبقا و الاستقرار على القاع . و تستطيع الغواصه ايضا حمل عدد 48 لغما على شكل حزام مثبته خارجيا على جسم الغواصه ، أو 12 لغماً بحرياً طراز Type 47 بدلاً من الطوربيدات

...........................................

و لم تصل التقييمات لى ايضا .. و شكرا .. يبدو ان هناك مشكله فى المنتدى


الرجوع الى أعلى الصفحة اذهب الى الأسفل
صقر اسود

لـــواء
لـــواء
صقر اسود



الـبلد : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 01010
العمر : 27
المهنة : طالب رياضيات
المزاج : رايق الحمد لله
التسجيل : 13/05/2011
عدد المساهمات : 2842
معدل النشاط : 3938
التقييم : 336
الدبـــابة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Nb9tg10
الطـــائرة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Dab55510
المروحية : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 5e10ef10

الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 310


الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Empty

مُساهمةموضوع: رد: الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة )   الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Icon_m10السبت 29 يونيو 2013 - 18:04

فقط لو تسمح عدم نسخ اجزاء من الموضوع في الردود يكفي فقط التنويه عليها
وننتظر احد ليجيب على سؤال الشهرين وانا اظنه مبالغ فيه كثير جدا
بالنسبة للتقيمات اعتذر لان تقيماتي انتهت و سوف اعطيك عندا قدرتي على ذلك والحمد لله لا يوجد مشاكل

الرجوع الى أعلى الصفحة اذهب الى الأسفل
شريف حسن

مـــلازم
مـــلازم
شريف حسن



الـبلد : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Egypt110
العمر : 29
المهنة : طالب جامعي
المزاج : حزين
التسجيل : 07/10/2011
عدد المساهمات : 686
معدل النشاط : 798
التقييم : 4
الدبـــابة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Nb9tg10
الطـــائرة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 8e7f1b10
المروحية : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 5d9a8110

الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Empty10

الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Empty

مُساهمةموضوع: رد: الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة )   الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Icon_m10الأحد 20 أكتوبر 2013 - 5:24

و سيتم استبدالها بعد 5 سنوات بالغواصه الاحدث A26 و هذه الغواصه ستصمم لتحمل اصابه
طوربيد مباشره !! و اعتقد انها ستكون بنفس الثوريه فى التصميم .. و مواصفات تسليحه جوتلاند كانت مناسبه جدا لوقتها
تحياتى
سيتم أستبدال هذه الغواصة  التي أغرقت حاملة طائرات مرتين بغواصة أحدث
لكن دفيندر السويد ليست دولة عظمي و مع ذلك تصنع أسلحة أحدث من أمريكا القوة الأعظم صحيح ؟
سلام

الرجوع الى أعلى الصفحة اذهب الى الأسفل
فهد الصحراء

لـــواء
لـــواء
فهد الصحراء



الـبلد : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Egypt110
العمر : 26
المهنة : طالب فى كليه التجاره
المزاج : 30 يونيو ثوره شعب
التسجيل : 21/11/2013
عدد المساهمات : 5430
معدل النشاط : 4664
التقييم : 134
الدبـــابة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 B3337910
الطـــائرة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 78d54a10
المروحية : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 5e10ef10

الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 111




الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Empty

مُساهمةموضوع: رد: الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة )   الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Icon_m10الأحد 24 نوفمبر 2013 - 13:42

رهيييييييييييييب

الرجوع الى أعلى الصفحة اذهب الى الأسفل
Volcan

رقـــيب أول
رقـــيب أول
Volcan



الـبلد : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Egypt110
المزاج : مستمتع بما اتعلمه من الاخوه الاعضاء
التسجيل : 12/05/2014
عدد المساهمات : 392
معدل النشاط : 449
التقييم : 12
الدبـــابة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Nb9tg10
الطـــائرة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Dab55510
المروحية : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 3e793410

الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Empty10

الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Empty

مُساهمةموضوع: رد: الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة )   الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Icon_m10الأربعاء 3 مايو 2017 - 8:56

هل يمكن لدوله عربيه شرائها؟ ما سعرها بالضبط؟
(السعوديه- الامارات-مصر)

الرجوع الى أعلى الصفحة اذهب الى الأسفل
الصقر المصرى

عريـــف
عريـــف



الـبلد : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Egypt110
العمر : 37
المهنة : معلم
المزاج : متقلب
التسجيل : 28/06/2008
عدد المساهمات : 30
معدل النشاط : 29
التقييم : 2
الدبـــابة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 B3337910
الطـــائرة : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 B91b7610
المروحية : الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 3e793410

الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Empty10

الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Empty
متصل

مُساهمةموضوع: رد: الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة )   الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة ) - صفحة 2 Icon_m10الأربعاء 14 يونيو 2017 - 22:01

الروس إكتشفوا هذه الغواصة بسهولة اثناء وجود حاملة الطائرات الروسية امام السواحل السورية وطاردوها حتى غرب المتوسط وبعدها بعدة ايام تم نشر  الخبر
وبعدها بعدة ايام اخرى تم تاكيدة

الرجوع الى أعلى الصفحة اذهب الى الأسفل


الغواصات من الفئة جوتلاند Gotland ( التي أغرقت حاملة طائرات أمريكية مرتين بكفاءة )

استعرض الموضوع السابق استعرض الموضوع التالي الرجوع الى أعلى الصفحة
صفحة 2 من اصل 3انتقل الى الصفحة : الصفحة السابقة  1, 2, 3  الصفحة التالية

صلاحيات هذا المنتدى:لاتستطيع الرد على المواضيع في هذا المنتدى
 :: الأقســـام العسكريـــة :: القوات البحرية - Navy Force-
التعليقات المنشورة لا تعبر عن رأي ادارة الموقع ولا نتحمل أي مسؤولية قانونية حيال ذلك ويتحمل كاتبها مسؤولية النشر

Powered by Arab Army. Copyright © 2019
