مُساهمةموضوع: موسوعه الرادارت الروسيه فئه X-band / VHF-Band / L-Band / UHF Band / S-Band   موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Icon_m10الإثنين 21 يناير - 17:56

الجزء الاول VHF Band Radars

الرادارثلاثى الابعاد 55Zh6-1 Nebo UYe / Tall Rack 3-Dimensional Surveillance Radar
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 55G6-1-NEBO-RLS-VHF-4S
مدى اكتشاف الطائرات المحلقه على الارتفاعات المختلفه
على ارتفاع 500 متر يصل مداه الى 65 km على الاقل
وعلى ارتفاع 10,000 متر يصل مداه الى 300 km على الاقل
وعلى ارتفاع 20,000 متر يصل مداه الى 400 km على الاقل
العمل فى بيئه تشويش نشطه تصل الى 20 dB
وبيئه تشويش سلبى تصلى 45 dB
اقصى ارتفاع لاكتشاف الاهداف 75 km
وقت نشر الرادار 22 ساعه
استهلاك الطاقه 100 kw
الطاقم 4 افراد
ظروف التشغيل يستطيع العمل فى
درجات حراره عاليه جدا تصل 50درجه مئويه
كما يمكنه تحمل اقصى درجات البروده تصل الى 50درجه تحت الصفر
تحمل درجه رطوبه فى الجو تصل الى 98%
العمل على ارتفاعات عاليه تصل الى 1000متر فوق مستوى سطح البحر
تحمل رياح تصل سرعتها الى 45 كم /ساعه

ثانيا الرادار Rezonans N/NE Surveillance Radar
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Rezonans-NE-VHF-Radar-1S
هذا الرادار تم تسويقه من قبل شركه "Rosoboronexport" على انه "Stealth Air Target Early Warning Radar" بمعنى رادار انذار مبكر للأهداف الجويه الشبحيه ويعد رادار Rezonans N/NE من الرادارت الكبيره وبعيده المدى التى تعمل على موجات VHF band وهذا النظام محاط ببعض السريه ولم يتم نشر سوى صوره واحده عنه فقط والتى يظهر فيها مجموعه الهوائى ومجوعه تنصيب الهوائى المستقله .
وقد ذكرت بعص المصادر الروسيه معلومات عن هذا الرادار وقالت انه سوف يتم تنصيبه على ست عربات مقطوره وانه يمكنه العمل فى بيئات التشويش العاليه جدا وان مداه سوف يصل الى 1,100 km !!!!
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Resonans-N-Specs

ثالثا الرادار ثنائى الابعاد 1L13-3 Nebo SV / Box Spring 2-Dimensional Surveillance Radar
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 1L13-3-NEBO-SV-RLS-7S
مدى اكتشاف الطائرات المحلقه على الارتفاعات المختلفه
على ارتفاع 60 متر يصل مداه الى 60 km على الاقل
على ارتفاع 10,000 متر يصل مداه الى 250 km على الاقل
على ارتفاع 20,000 متر يصل مداه الى 350 km على الاقل
العمل فى بيئه تشويش نشطه تصل الى 23 dB
وبيئه تشويش سلبى تصلى 45 dB
وقت النشر 45 دقيقه
استهلاك الطاقه 30 kw
الطاقم 4 افراد

رابعا الرادار ثلاثى الابعاد 1L119 Nebo SVU Mobile 3-Dimensional Surveillance Radar
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band NNIIRT-NEBO-SVU-RLS-1S
الرادار Nebo SVU AESA الجديد هو ناتج من تحسين تكنواوجيا الرادار السابق 1L13-3 Nebo SV / Box Spring حيث يحتوى على مجموعه من 84 عمود استقطاب على عكس 72 في 1L13 . يهدف الرادار الى كشف الاهداف المحموله جوا مثل القاذفات التكتيكيه والصواريخ البالستيه . والطائرات المحلقه على ارتفاعات منخفضه والمقاتلات والطائرات الشبحيه . والقدره على تتبع الطائرات التى تقوم بصنع بيئه تشويشيه عاليه
المواصفات
مدى كشف المقاتلات والصواريخ البالستيه التى لديها مقطع رادارى rcs يبلغ 1 m2:-
مدى يبلغ 65 km للاهداف المحلقه على ارتفاع 0.5 km
مدى يبلغ 270 km للأهداف المحلقه على ارتفاع 10 km
مدى يبلغ 380 km للاهداف المحلقع على ارتفاع 20 km
عدد الاهداف الممكن تتبعها 100 هدف
الطاقم 4 افراد
عدد العربات 2
وقت النشر 20 دقيقه
معدل استهلاك الطاقه 30 kw

خامسا الرادار CETC JY-27 VHF Band Long Range Surveillance Radar
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band JY-27-VHF-Radar-2S
مدى كشف بين 240 _ 390 لطائرات يبلغ مقطعها الرادارى 1.5 m2
التردد VHF
عدد المصفوفات 96 ( 16*6)
معدل استهلاك الطاقه >50 kw

سادسا الرادارثنائى الابعاد CETC YLC-8/8A VHF Band Long Range 2D Surveillance Radar
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band PLA-YLCF-8-VHF-Radar-1S
كلا من الرادارين CETC YLC-8/8A تم اشتقاقهم من عائله الرادارات P-12/P-18 . وهذا الرادار تم تصديره على نطاق واسع لدول
عديده كجزء من بطاريات منظومه الدفاع الجوى S-75 Dvina و SA-2 Surface to Air Missile .
مدى الكشف لاهداف لديها RCS = 2m2
المدى ≥ 320km
مدى ( الاشعه المرتده من اسطح مستويه ) ≥ 500km
وقت النشر ≤ 30 mins
وقت الاختباء ≤ 30 mins

سابعا الرادارثنائى الابعاد Vostok D/E Mobile 2-Dimensional Metric Band Surveillance Radar
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band KBR-Vostok-E-2S
حيث تقول الشركه المصنعه ان هذا الرادار يمكنه كشف الطائره الشبحيه f117 البومه او اى اهداف اخرى لها نفس المقطع الرادارى من مسافه 40 ميل بحرى اى حوالى 74 km وهذا فى البيئات عاليه التشويش "jammed environment" اما فى البيئات غير المشوشه فيمكنه كشفا من مدى 190 ميل بحرى اى حوالى 352 km وقد خضع الرادار لتطوير عام ادى الى تحسين المدى بنسبه 30 الى 40% .
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band KBR-Vostok-E-3S
مدى الكشف 500 km بارتفاع يصل الى 10,000 متر
يمكنه كشف القذفه الامريكيه B-52 / strategic bomber B-52 من مسافه 255 km
يمكنه كشف المقاتله الامريكيه F-16 fighter من مسافه 133 km
يمكنه كشف المقاتله الشبحيه F-117A stealth fighter من مسافه 72 km
وقت النشر والاختباء اقل من 6 دقائق

ثامنا الرادار ثنائى الابعاد P-18-2/P-18M Spoon Rest D/E Mobile 2-Dimensional Metric Band Surveillance Radar
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band P-18-Spoon-Rest-D-1S
مدى كشف 60 كم لاهداف تحلق على ارتفاع منخفض 0.5 كم
مدى كشف 250 كم لاهداف تحلق على ارتفاع 10,000 كم
مدى كشف 270 كم لاهداف تحلق على ارتفاع 27,000 كم
بيئات التشويش
العمل فى تشويش نشط تصل الى 23 dB
العمل فى بيئه تشويش سلبى تصل الى 26 dB
وقت النشر 45 دقيقه
الطاقم 4 افراد
تحمل درجات الحراره من -40 تحت الصفر حتى 50 درجه مئويه
تحمل درجه رطوبه فى الجو تصل الى 98%
العمل على ارتفاعات عاليه تصل الى 1000متر فوق مستوى سطح البحر
تحمل رياح تصل سرعتها الى 30 كم /ساعه

تاسعا الرادار ثنائى الابعاد NITEL 5N84AE Oborona-14 / Tall King C Mobile 2-Dimensional VHF Band Surveillance Radar
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 5N84A-Big-Back-1S
المدى 300 كم على الاقل بارتفاع 10,000 متر
بيئات التشويش
العمل فى تشويش نشط تصل الى 20 dB
العمل فى بيئه تشويش سلبى تصل الى 26 dB
وقت النشر 24 ساعه
الطاقم 4 افراد
تحمل درجات الحراره من -50 تحت الصفر حتى 50 درجه مئويه
تحمل درجه رطوبه فى الجو تصل الى 98%
العمل على ارتفاعات عاليه تصل الى 1000متر فوق مستوى سطح البحر
تحمل رياح تصل سرعتها الى 30 كم /ساعه
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Oborona-14-Specs

واخير ارسم بيانى لجميع رادارات الروس من فئه VHF Band ومدى كشفها
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Rus-VHF-band-Radar-Params-2008


الجزء الثانى رادارت L-Band / UHF Band Radars

اولا رادارات P-15 / P-15M / P-19 Flat Face E / Squat Eye E Surveillance Radar
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Kasta-2E1-RLS-3S
تم تصدير هذا النوع من الرادارات من قبل السوفيت الى دول حلف وارسوا حيث كان يعمل بجانب بطاريات SA-3, SA-4, SA-6 and SA-8 missile batteries
نظرا لقوتهم المنخفضه فلا يعتبر ان تكون هذه الفئه من الرادارات فعاله فى مواجهه طائرات ذات تصميم LO و VLO
المواصفات
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Kasta-2E1-Specs

رادار Kasta 2E2 Squat Eye E
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 39N6E-Kasta-2E2-3AS
المواصفات
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Kasta-2E2-Specs

ثانيا رادار 22Zh6 Desna M Surveillance Radar
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 22Zh6-Desna-M-RLS-1S
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 22Zh6-Desna-M-RLS-2S
المواصفات
يعمل على الموجه UHF
المدى للاهداف المحلقه على ارتفاع 10,000 m يصل الى 300 km
العمل فى بيئه تشويش تصل الى 30 dB
وقت النشر والاختباء 10 ساعات
استهلاك القوى 260 kw
طاقم العمل 16 فرد

ثالثا رادار 29N6 Delta Automated Surveillance Radar System
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band ARLSK-Delta-2S
المواصفات
يعمل على الموجة L-band
مدى الكشف لاهداف محلقه على ارتفاع 100 m يصل الى 40 km
مدى الكشف لاهداف محلقه على ارتفاع 1000 m يصل الى 115 km
مدى الكشف لاهداف محلقه على ارتفاع 3000-10000 يصل الى 180 km
عد الاهداف الممكن تتبعها 100 هدف

رابعا رادار ثلاثى الابعاد 67N6E GAMMA-DE Mobile 3-Dimensional Solid-State AESA Surveillance Radar
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 67N6E-Gamma-DE-RLS-1AS
وهو رادار متطور جدا حيث يهدف الى دعم منظومه الدفاع الجوى وجعلها متكامله ويساعده على اعتراض مختلف الاهداف فإنه يهدف إلى اكتشاف وتتبع الطائرات وصواريخ كروز والذخائر دقيقة التوجيه والصواريخ الباليستية التكتيكية على ارتفاعات متوسطة وعالية وتشير الشركه المصنعه ان هناك نظامين تشغيل اساسى هما "iso-range" و "iso-altitude". وتم انتاج ثلاثه انواع منه هم D1/D1E وD2/D2E وD3/D3E حيث يختلفو فى القوه وفى المدى وكان النظام الاولى يتم نشره فى 20 دقيقه اما النموذج الاخير فهو ذاتى الحركه وستغرق نشره 5 دقائق فقط وهذا النوع من الرادار يمكن ان يعمل بجانب بطاريات S-300PMU2 وبطاريات S-400
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 67N6E-Gamma-DE-RLS-2AS
المواصفات
..............................D1E ................ D2E......... D3E....................................الانواع الثلاثه...................
(Range/Altitude in [km] for 1 m2 target - 400/40 (315/120) - 370/40 (315/120) - 310/40 (285/120
............................................................................................................................................................
(Range/Altitude in [km] for 0.1 m2 target - 240/40 (230/120) - 210/40 (195/120) - 175/40 (165/120
............................................................................................................................................................
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 67N6E-Gamma-DE-SP
ولم تظهر اى صوره للرادار ذاتى الحركه من النوع حتى الان

خامسا الرادار ثلاثى الابعاد 59N6E Protivnik GE 3D Surveillance Radar
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 59N6E-Protivnik-GE-RLS-1S
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 59N6-Protivnik-GE-RLS-2S
وهذا النظام عالى الاداء حيث يمكن نشره وتجهيزه للعمل فى 15 دقيقه فقط ويمكنه العمل فى بيئات تشويش عاليه جدا تتراوح بين -40 dB و -53 dB
المواصفات
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Protivnik-GE-Specs-ROE


خامسا الرادار ثلاثى الابعاد 96L6E 3D Acquisition Radar
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 96L6E-Deployed-Missiles.ru-2S
هذا الرادار تم تطويره من قبل شركه "KB Lira " وتم بناءه من قبل شركه "LEMZ" وقد تم بتطويره فى الاساس ليحل محل رادار36D6 ورادار 76N6 واللذان يعملا فى الموجه S-band , وقد تم تصميمه بالكامل ليكون ذاتى الحركه ويمكن نشر الرادار بسرعه كبيره جدا وهو ما يكمنه من تغير موقعه اكثر من مره بعد اطلاق الصورايخ من البطاريات فيما يعرف باسم " shoot and scoot " اى اضرب واجرى وهذا يجعله رادار متميز جدا بسبب صعوبه تحديد موقعه حيث ان رادار "96L6" يكمنه العمل مباشره وتتبع الاهداف بعد 5 دقائق فقط من نقله من موقعه .
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 96L6E-Stowed-Missiles.ru-2S
ورادار "96L6" يعتبر الرادار القياسى لبطاربات صواريخ تريموف S-400 وصواريخ SA-21 ,يمكن ايضا استخدامه على بطاريات S-300 المحدثه الى S-300PM/PMU/PMU1 و S-300PMU2 Favorit / SA-20
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band S-400-Battery-Components-Missiles.ru-2S
وتم تطوير تكنولوجيا التردد المتنقل للرادار بحيث تستطيع مواجهه اعلى بيئات التشويش ويمكنه تتبع الاهداف التى تسير بسرعات تتراوح بين 50 m/s و 2800 m/s
المواصفات
مدى الكشف عن الاهداف يتراواح بين 5 - 300 km
زاويه اكتشاف الاهداف 360°
الاهداف الممكن تتبعها حتى 100 هدف
وقت الاستعداد للرادار ذو العربه الواحده :-
من وضع الحركه 5 دقائق
من وضع الانتشار 3 دقائق
وقت التتبع والاشتباك مع الاهداف 40 ثانيه
وقت الاستعدادا للرادار ذو العربتان:-
من وضع الحركه30دقايقه
من وضع الانتشار 3 دقائق
وقت التتبع والاشتباك مع الاهداف 40 ثانيه
تحمل ظروف العمل :-
درجات الحراه ±50 °С
الغبار فى الهواء up to 2.5 g/m3
الثيات فى مواجه الرياح حتى up to 50 m/s
العمل على ارتفاعات شاهقه تصل الى up to 3000 m
الطاقم 3 افراد

سادسا الرادار ثنائى الابعاد NRIET / CEIEC / CETC YLC-4 2D Long Range Surveillance Radar
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band YLC-4-Search-Radar-1S
ويعتبر الرادار YLC-4 رادار كبير طويل المدى ثتائى 2D الابعاد يعمل على الموجه VHF/UHF مخصص للاغراض العسكريه والمدنيه ويستخدم للانذار المبكر ويتاف النظام من الهوائى وثلاث عربات ويعتبر الرادار شبه ذاتى الحركه ويبلغ مدى الكشف 410 km

واخيرا رسم بيانى يوضح مدى الرادارات العامله على L-Band / UHF
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Rus-L-band-Radar-Params-2008


الجزء الثالث S-Band, X-band Radars

اولا سلسله رادارات P-30 Periskop / P-35 Saturn / P-37 / 1L117/1L117M Bar Lock / Big Bar / Big Mesh
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band P-37-Bar-Lock-Acquisition-1S
هي من سلسه رادارات " Bar Lock " واحدة من أكثر الرادارات الحقبة السوفياتية تصدير على نطاق واسع،
ومازلت تصدر على نطاق واسع وخاصة في الدول النامية. وخاصه الرادار P-37
مواصفات الرادار 1L117M
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 1L117M-Specs-1
مواصفات الرادار P-37
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band P-35M-Bar-Lock-Vestnik-PVO-1S

المدى : اكبر من 450 km
وقت النشر والاختباء : 60 دقيقه

ثانيا سلسله رادارت VNIIRT 5N59/ST-68 / 19Zh6/ST-68U / 35D6/36D6/ST-68UM Tin Shield

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Ciaf-2011-023-st-68u
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band ST-68UM-Tin-Shield-40V6M-1S
المواصفات
يعمل على الموجه : S-Band
المدى : بين 75-150 km
وقت النشر والاختباء : 60 دقيقه و 120 دقيقه للرادار للنموذج فى الصوره الثانيه

ثالثا رادارات LEMZ 5N66/5N66M/76N6 Clam Shell

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band LEMZ-76N6E-40V6M-Clam-Shell-NVO-1S
هى رادارات انذار مبكر صامته للاهداف المحلقه على ارتفاعات منخفضه حيث يمكنها الكشف عن الأهداف مع RCS منخفضة تصل إلى 0.02 متر مربع
وتشتهر هذه العائله من الرادارت لكونها يتم توظيفاها لتخدم بجانب بطاريات S-300P/PM/PMU/PMU1- SA-10/20 وتم نشرها اخيرا بجانب بطاريات S-400
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 5N66M-Clam-Shell-B-Aminov-2009-5S
المواصفات
المدى : 50 ميل ( 92 km ) للاهداف المحلقه على ارتفاع 1500 قدم
المدى : 65 ميل (120 km) للاهداف المحلقه على ارتفاع 3000قدم
العمل فى بيئه تشويش تصل الى 100 dB

رابعا رادار NIIIP 5N64S/64N6E/E1/E2 / 91N6E Big Bird
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 5N64SBig-Bird-A-S
هذا الرادار يساعد بشكل كبير على تحسين قدره الاشتباك وتحسين قدره بطاريات s-300 على اعتراض الصورايخ الباليستيه الرادار يعمل بتردد يبلغ 2GHz مع مصفوفه مرتبه وفتحات اكبر ب 30% من الرادار الامريكى SPY-1 Aegis ويتميز بقدر عاليه على حساب ومعالجه البيانات والموجات المتردده ليس لها مثيل فى الدول الغربيه وقدره اليه على الاشتباك مع الصواريخ الباليستيه من مسافه 21.5 ميل بحرى واقل مدى 1.6 ميل بحرى
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band NIIIP-64N6E1-Big-Bird-B-SA-20A-1S
وتم تحسين خاصيه تتبع الاهداف المنخفضه حتى وصلت بين 20 - 30 قدم والاشتباك مع الاهداف التى تسير بسرعه 2100 م/ث او بسرعه Mach 6 ويمكن البطاريات من اطلاق الصواريخ بفواصل زمنيه بين كل صاروخ تصل الى 3 ثوانى فقط !!!وتقول المصادر الروسيه ان هذا الرادار تحقيق الاصابه من اول صاروخ بنسبه 80% - 93% للمقاتلات وبنسبه تتراوح بين 40% - 85% لصواريخ الكروز وتم ضم النموذج الاخير من هذا النظام ليخدم بجانب منظومه TRIUMF S-400 و SA-21
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band NIIIP-64N6E-1
المواصفات
المدى مع الاهداف الجويه الصغيرة : بين 260 - 280 km
تتبع : حتى 200 هدف واشتباك فعلى مع 6 او 12 هدف فى ان واحد

خامسا رادار P-40/1S12 Bronya / Long Track
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 1S12-Long-Track-5S
وهو رادار انذار مبكر تم انتاجه فى الحقبه السوفيتيه
المواصفات
المدى : 400 km

سادسا رادار 9S15/9S15MV2 Obzor 3 / Bill Board A/B

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 9S15M-radar-S-300-air-defence-system
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 9S15-Obzor-Bill-Board-202-AD-Bde-M.Jerdev-2412-2011-1S
المواصفات
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 9S15M-Obzor-Specs-1


سابعا 9S18/9S18M/M1/M1-1 Kupol / Tube Arm / Snow Drift 9S112 Kupol M2 Acquisition Radar

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 9S18M1-1-Snow-Drift-Buk-M1-2-1S
المواصفات
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 9S18M1-1-Snow-Drift-Specs-1

ثامنا 9S19/9S19M/M2 Imbir / High Screen A/B

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 9S19-Deployed-1S
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 9S19-Deploying-1S
المواصفات
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 9S19M2-Imbir-Specs-1


ثامنا 64L6E Gamma-S1E
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 64L6E-Gamma-S1-BAZ-KrAZ-260-1S
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 64L6E-Gamma-S1-BAZ-64022-1S
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 64L6E-Gamma-S1-BAZ-64022-2S
المواصفات
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Gamma-S1E-Specs

جدول يوضح الرادارات الروسيه العامله على S-Band
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Rus-S-band-Radar-Params-2008


الجزء الرابع والاخير الرادارت متعدده الموجات Multiband Radars

منظومه رادار Nebo M Mobile Multiband Radar System
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band NNIIRT-55Zh6M-Nebo-M-L-Radar-Stowed-1S
Nebo-M RLM-D L-band radar on BAZ-6909 vehicle, stowed.

فى اواخر عام 2008 ظهرت تفاصيل نظام جديد ثلاثى الابعاد متعدد الموجات " multiband 3D radar system " حيث يشكل خروجا جذريا عن التصماميم الروسيه السابقه حيث تعتبر منظومه رادار Nebo M مكونه من ثلاث رادارت منفصله وعربتى تجهيزات وقياده منفصلتين . حيث يحتوى على Nebo SVU والذى يعمل VHF band ورادار Protivnik G الذى يعمل على L-band ورادار Gamma S1 الذى يعمل على S/X-band و كانت الفكره من دمج ثلاث رادارت تعمل على موجات مختلفه معا هى تكوين مصيده لصيده الطائرات التى تتمتع بتصميم VLO مثل طائرات الجيل الخامس وسوف يتم دمجها مع بطاريات صواريخ S-300P/S-400
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 64L6E-Gamma-S1-BAZ-64022-2S
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band NNIIRT-Nebo-M-System-1S

تم تصميم النظام Nebo-M بشكل واضح لكى يتمكن من اصطياد المقاتله الامريكيه F-35 Joint Strike . حيث يوفر رادار VHF-Band وظيف البحث عن المقطع وتتبع المسار وتوفر رادارات X-Band وL-Band قدره جيده على التعقب وذلك بتموضع مناسب للرادارات الثلاثه فى مواجهه محور التهديد فتقوم رادارت L-Band و X-Band بتسليط موجاتها على الهدف القادم من زوايا مختلفه عندما يكونRCS الهدف فى وضعيه غير مثاليه , ومحاوله التشويش على منظومه رادار Nebo-M سوف تكون بلا جدوى لانها تتكون من مجموعه رادارت لديها قدره على عاليه على مواجه التشويش السلبى .
موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band NNIIRT-Nebo-M-CONOPS-1


المصدر
المصدر 2

تم بحمد لله



عدل سابقا من قبل kariem في الأربعاء 23 يناير - 11:45 عدل 11 مرات
الرجوع الى أعلى الصفحة اذهب الى الأسفل
محب المؤمنين 1

عقـــيد
عقـــيد
محب المؤمنين 1



الـبلد : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 01210
المهنة : مهندس ألكترونيك
المزاج : عربـــــــي من ارض العروبة
التسجيل : 27/08/2011
عدد المساهمات : 1472
معدل النشاط : 1376
التقييم : 32
الدبـــابة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band C87a8d10
الطـــائرة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 78d54a10
المروحية : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 5e10ef10

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Empty10

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Empty

مُساهمةموضوع: رد: موسوعه الرادارت الروسيه فئه X-band / VHF-Band / L-Band / UHF Band / S-Band   موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Icon_m10الإثنين 21 يناير - 18:04

موضوع رائع ومنظم جدا جدا واعجبني

الرادارثلاثى الابعاد 55Zh6-1 Nebo UYe / Tall Rack 3-Dimensional Surveillance Radar

له مواصفات جيدة جداً

تقييم +

الرجوع الى أعلى الصفحة اذهب الى الأسفل
kariem

رقـــيب أول
رقـــيب أول
kariem



الـبلد : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Egypt110
المزاج : بكره تروق وتحلى
التسجيل : 09/07/2012
عدد المساهمات : 327
معدل النشاط : 538
التقييم : 146
الدبـــابة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band B3337910
الطـــائرة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band B91b7610
المروحية : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 5e10ef10

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 111

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 55210


موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Empty

مُساهمةموضوع: رد: موسوعه الرادارت الروسيه فئه X-band / VHF-Band / L-Band / UHF Band / S-Band   موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Icon_m10الثلاثاء 22 يناير - 12:50

@محب المؤمنين 1 كتب:
موضوع رائع ومنظم جدا جدا واعجبني

الرادارثلاثى الابعاد 55Zh6-1 Nebo UYe / Tall Rack 3-Dimensional Surveillance Radar

له مواصفات جيدة جداً

تقييم +

شكرا لمرورك اخى وانشا لله سوف يكون لى موضوع اخر عن بقيه الرادارات الروسيه فئه S-Band, X-band

الرجوع الى أعلى الصفحة اذهب الى الأسفل
kariem

رقـــيب أول
رقـــيب أول
kariem



الـبلد : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Egypt110
المزاج : بكره تروق وتحلى
التسجيل : 09/07/2012
عدد المساهمات : 327
معدل النشاط : 538
التقييم : 146
الدبـــابة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band B3337910
الطـــائرة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band B91b7610
المروحية : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 5e10ef10

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 111

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 55210


موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Empty

مُساهمةموضوع: رد: موسوعه الرادارت الروسيه فئه X-band / VHF-Band / L-Band / UHF Band / S-Band   موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Icon_m10الثلاثاء 22 يناير - 17:23

تمت اضافه الرادارات الروسيه فئه S-Band, X-band

الرجوع الى أعلى الصفحة اذهب الى الأسفل
عبدالله بن عبدالعزيز

مشرف سابق
لـــواء

مشرف سابق  لـــواء
عبدالله بن عبدالعزيز



الـبلد : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 12710
التسجيل : 04/04/2012
عدد المساهمات : 9312
معدل النشاط : 9238
التقييم : 729
الدبـــابة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Unknow11
الطـــائرة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Unknow11
المروحية : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Unknow11

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 711


موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Empty

مُساهمةموضوع: رد: موسوعه الرادارت الروسيه فئه X-band / VHF-Band / L-Band / UHF Band / S-Band   موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Icon_m10الثلاثاء 22 يناير - 18:19

شكرا لك على الموضوع الرائع
السوفيت والورس يتميزون بالرادارت
الممتازه والقادره على العمل في جميع الضروف
واتمنى من السعوديه التعاقد على هاذا الرادار الجبار
منظومه رادار Nebo M Mobile Multiband Radar System

الرجوع الى أعلى الصفحة اذهب الى الأسفل
Tomahawk

مشرف سابق
لـــواء

مشرف سابق  لـــواء
Tomahawk



الـبلد : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 12710
المهنة : SWE
المزاج : ;)
التسجيل : 01/12/2011
عدد المساهمات : 2229
معدل النشاط : 2051
التقييم : 204
الدبـــابة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Nb9tg10
الطـــائرة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band F0a2df10
المروحية : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 5e10ef10

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 211


موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Empty

مُساهمةموضوع: رد: موسوعه الرادارت الروسيه فئه X-band / VHF-Band / L-Band / UHF Band / S-Band   موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Icon_m10الأربعاء 23 يناير - 3:24

الموضوع مبذول به جهد كبير ومنسق بشكل جيد
اعتقد يستحق التثبيت
++


الرجوع الى أعلى الصفحة اذهب الى الأسفل
Shadowpal

عريـــف أول
عريـــف أول



الـبلد : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 01210
العمر : 34
التسجيل : 24/05/2011
عدد المساهمات : 128
معدل النشاط : 111
التقييم : 3
الدبـــابة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Unknow11
الطـــائرة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Unknow11
المروحية : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Unknow11

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Empty10

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Empty

مُساهمةموضوع: رد: موسوعه الرادارت الروسيه فئه X-band / VHF-Band / L-Band / UHF Band / S-Band   موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Icon_m10الأربعاء 23 يناير - 8:52

من زمن لم استمتع بموضوع زى الموضوع ده بجد تسلم ايدك

الرجوع الى أعلى الصفحة اذهب الى الأسفل
Sergeant York

مشرف سابق
لـــواء

مشرف سابق  لـــواء
Sergeant York



الـبلد : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 51010
العمر : 33
المهنة : نسر
المزاج : "Retreat, Hell"
التسجيل : 18/07/2011
عدد المساهمات : 4107
معدل النشاط : 4097
التقييم : 505
الدبـــابة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Nb9tg10
الطـــائرة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Adb72210
المروحية : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 9daf3110

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 411

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Tahadi10


موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Empty

مُساهمةموضوع: رد: موسوعه الرادارت الروسيه فئه X-band / VHF-Band / L-Band / UHF Band / S-Band   موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Icon_m10الأربعاء 23 يناير - 20:32

السلام عليكم و رحمة الله و بركاته، شكرا لك على الموضوع يا صديقي، مجهود كبير جدا
مبذول فيه، فعلا شامل و كامل و لا يمكنني ان اضيف عليه شيء، لذلك تقييمين على هذا
الموضوع الحصري:
اولا بالنسبة للردارا 55Zh6-1 Nebo UYe فعلا رادار ممتاز، و فعال نوعا ما ضد الاهداف المحلقة
على الارتفاعات المنخفضة.
ثانيا الرادار Rezonans انا شخصيا لا اظن انه قادر على رصد اهداف شبحية من النوع الثقيل
مثل الف22 رابتور او البي2 و اظن انه مجرد دعاية روسية له، لا انكر انه
رادار رهيب و ممتاز ضد الاهداف العادية، لكن بالنسبة للطائرة الشبحية لا اعتقد ذلك.

الرجوع الى أعلى الصفحة اذهب الى الأسفل
فدائي الصاعقة

لـــواء
لـــواء
فدائي الصاعقة



الـبلد : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Egypt110
المهنة : مواطن مصري
المزاج : الحمد لله ماشية
التسجيل : 30/08/2012
عدد المساهمات : 4356
معدل النشاط : 4346
التقييم : 263
الدبـــابة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band B3337910
الطـــائرة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Bd272d10
المروحية : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 5e10ef10

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 211

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Tahadi10


موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Empty

مُساهمةموضوع: رد: موسوعه الرادارت الروسيه فئه X-band / VHF-Band / L-Band / UHF Band / S-Band   موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Icon_m10الأربعاء 23 يناير - 21:21

موضوع رائع وبتقييم

لي عودة لابداء الاراء

الرجوع الى أعلى الصفحة اذهب الى الأسفل
Anas Ali

لـــواء
لـــواء
Anas Ali



الـبلد : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Egypt110
العمر : 31
المزاج : متقلب
التسجيل : 23/11/2012
عدد المساهمات : 2049
معدل النشاط : 3142
التقييم : 514
الدبـــابة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Jfw9z10
الطـــائرة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Dab55510
المروحية : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 5e10ef10

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 511

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Tahadi10


موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Empty

مُساهمةموضوع: رد: موسوعه الرادارت الروسيه فئه X-band / VHF-Band / L-Band / UHF Band / S-Band   موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Icon_m10الأربعاء 23 يناير - 21:46

موضوع رائع وتحية لك على المجهود ونفسىاشوف ال Vostok
عندنا

الرجوع الى أعلى الصفحة اذهب الى الأسفل
FALCON

مشرف سابق
لـــواء

مشرف سابق  لـــواء
FALCON



الـبلد : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Egypt110
العمر : 36
المهنة : انسان
المزاج : ببساطه مزاج انسان؟؟
التسجيل : 15/02/2012
عدد المساهمات : 6201
معدل النشاط : 5465
التقييم : 486
الدبـــابة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band B3337910
الطـــائرة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band F0a2df10
المروحية : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band B97d5910

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 411


موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Empty
متصل

مُساهمةموضوع: رد: موسوعه الرادارت الروسيه فئه X-band / VHF-Band / L-Band / UHF Band / S-Band   موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Icon_m10الأربعاء 23 يناير - 22:15

مازالت ارادارات الروسيه هى الافل فى مجالات الرصد

تقيم اخى الكريم ولى عوده


الرجوع الى أعلى الصفحة اذهب الى الأسفل
رياس البحر

مشرف سابق
لـــواء

مشرف سابق  لـــواء
رياس البحر



الـبلد : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 01210
التسجيل : 18/02/2012
عدد المساهمات : 1193
معدل النشاط : 1268
التقييم : 120
الدبـــابة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 4ba89910
الطـــائرة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Adb72210
المروحية : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 5d9a8110

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 111


موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Empty

مُساهمةموضوع: رد: موسوعه الرادارت الروسيه فئه X-band / VHF-Band / L-Band / UHF Band / S-Band   موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Icon_m10الخميس 24 يناير - 12:36

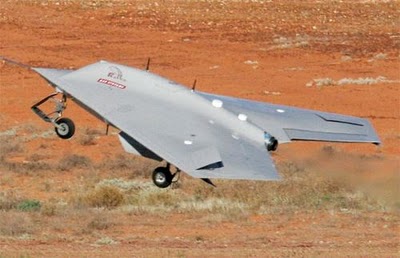

VERY HIGHT FRECUANCY RADARS او VHF هي رادارات مميزة و قوية جدا خاصة عائلة النيبو الروسية والتي لها قدرة على اكتشاف الطائرات الشبحية و ذات الRCS الصغير جدا وهذه ليست دعاية روسية بل هي من نتائج التجارب الواقعية حيث ان هذه الرادارت هي من سمحت لإيران بكشف ال RQ170 و التي تتمتع بمقطع صغير جدا قد يساوي مقطع الرابتور

يبقى السؤال من اي مسافة تستطيع ان تكتشف الطائرات ذات المقطع الصغير؟

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band RQ-170-Sentinel-beast-of-Kandahar-1-

الرجوع الى أعلى الصفحة اذهب الى الأسفل
الدرع المصرى

لـــواء
لـــواء
الدرع المصرى



الـبلد : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Egypt110
التسجيل : 14/06/2010
عدد المساهمات : 5975
معدل النشاط : 6717
التقييم : 438
الدبـــابة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band B3337910
الطـــائرة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band B91b7610
المروحية : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 76af2b10

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 411


موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Empty

مُساهمةموضوع: رد: موسوعه الرادارت الروسيه فئه X-band / VHF-Band / L-Band / UHF Band / S-Band   موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Icon_m10الجمعة 25 يناير - 14:03

موضوع ممتاز و تستحق التقييم و اتمنى لو تضيف الى موضوعك قائمة الرادارات السلبيه روسية الصنع لتكتمل الفائد و لما لمثل هذه الرادارات من فاعليه كبيره فى التصدى للطائرات الشبحيه .

الرجوع الى أعلى الصفحة اذهب الى الأسفل
midu_gml

عريـــف أول
عريـــف أول
midu_gml



الـبلد : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Egypt110
العمر : 24
المهنة : طالب
التسجيل : 27/10/2012
عدد المساهمات : 122
معدل النشاط : 87
التقييم : 1
الدبـــابة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Nb9tg10
الطـــائرة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band F4b50110
المروحية : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 5e10ef10

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Empty10

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Empty

مُساهمةموضوع: رد: موسوعه الرادارت الروسيه فئه X-band / VHF-Band / L-Band / UHF Band / S-Band   موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Icon_m10الجمعة 25 يناير - 14:08

موضوع جميل الروس دول ناس جاااامدة ياريت نستفيد منهم

الرجوع الى أعلى الصفحة اذهب الى الأسفل
Ali niss

field marshal
field marshal
Ali niss



الـبلد : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 91010
المهنة : كاتب
المزاج : عصبى جدا
التسجيل : 30/06/2011
عدد المساهمات : 9152
معدل النشاط : 9951
التقييم : 598
الدبـــابة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Unknow11
الطـــائرة : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Unknow11
المروحية : موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Unknow11

موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band 511


موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Empty

مُساهمةموضوع: رد: موسوعه الرادارت الروسيه فئه X-band / VHF-Band / L-Band / UHF Band / S-Band   موسوعه الرادارت الروسيه فئه  X-band / VHF-Band / L-Band / UHF Band / S-Band Icon_m10الأحد 27 يناير - 11:03

دائما مواضيعك متميزة اخى kariem وانا اليوم عرفت معلومة جديدة تستحق فيها التقيم ++

الرجوع الى أعلى الصفحة اذهب الى الأسفل


موسوعه الرادارت الروسيه فئه X-band / VHF-Band / L-Band / UHF Band / S-Band

استعرض الموضوع السابق استعرض الموضوع التالي الرجوع الى أعلى الصفحة
صفحة 1 من اصل 2انتقل الى الصفحة : 1, 2  الصفحة التالية

صلاحيات هذا المنتدى:لاتستطيع الرد على المواضيع في هذا المنتدى
 :: الأقســـام العسكريـــة :: الدفاع الجوي و انظمة الرادار - Air defense-
التعليقات المنشورة لا تعبر عن رأي ادارة الموقع ولا نتحمل أي مسؤولية قانونية حيال ذلك ويتحمل كاتبها مسؤولية النشر

Powered by Arab Army. Copyright © 2019
